    阿朱 露出 韩国芯片,危机!

    发布日期:2025-06-29 23:43    点击次数:97

    阿朱 露出 韩国芯片,危机!

    2月26日阿朱 露出,好意思光秘书已率先向生态系统配结伴伴及特定客户出货专为下一代CPU联想的1γ(1-gamma)第六代(10纳米级)DRAM节点DDR5内存样品。

    在半导体行业的热烈竞争中,好意思光率先量产第六代DRAM芯片的音书,一时期激励业界关怀。这一突破性的进展,不仅展示了好意思光在本事研发上的苍劲实力,也为其在翌日的阛阓竞争中赢得了先机。

    一直以来,三星和SK海力士在DRAM阛阓中占据细心要塞位,而好意思光这次得手解围,率先推出第六代DRAM芯片,或将冲破原有的阛阓形式。

    DRAM角逐:好意思光反超三星和SK海力士

    好意思光这次推出的1γDRAM,在性能方面收尾了全地点的突破,每一项进步都直击当下科技发展的痛点与需求。

    据了解,好意思光1γDRAM节点的这一新里程碑将推动从云表、工业、耗尽应用到端侧AI开辟(如AIPC、智高东谈主机和汽车)等翌日狡计平台的改进发展。好意思光1γDRAM节点将动身点应用于其16GbDDR5DRAM产物,并筹画渐渐整合朋友意思光内存产物组合中,以缓和AI产业对高性能、高能效内存治理有筹画日益增长的需求。

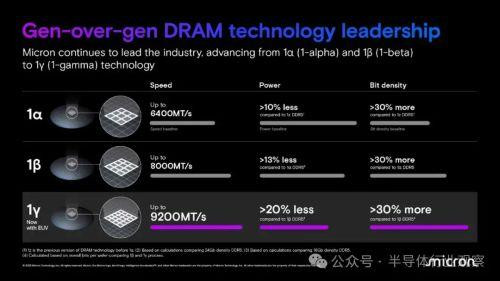

    好意思光基于1γ节点的16GbDDR5产物DDR5内存速率可达9200MT/s,较上一代进步15%,可缓和数据中心、端侧AI开辟对高性能狡计的需求。同期,好意思光的1γ节点收受了新一代高K金属栅极CMOS本事,采集联想优化,功耗裁减超20%,并显耀改善热治感性能。此外,新一代内存通过极紫外光刻(EUV)与工艺改进,使比特密度进步超30%,有用进步内存供应效力。

    好意思光宣称,它是第一个出货第六代1γDRAM节点的公司,该节点最小几何尺寸在19nm和10nm之间。跟着DRAM制造商开动坐褥10nm级DRAM,他们废弃了纳米测量,转而收受1x、1y、1z,面前又收受1α、1β和1γ。三星和SK海力士将该序列标记为1x、1y、1z,然后是1a、1b和1c。

    据好意思光音书领悟,AMD和英特尔依然开动在其劳动器和耗尽处理器上考证1γDRAM的使用。这是认证流程中的关节门径,可能会带来大范围坐褥订单。好意思光在DRAM本事方面的跨越与高性能狡计和AI应用日益增长的需求在计谋上保执一致,高带宽内存在其中证明着关节作用。

    不丢丑到,好意思光在经过多代考证的DRAM本事和制造策略的基础上,得手打造出优化的1γ节点。1γDRAM节点的改进得益于CMOS本事的跨越,包括下一代高K金属栅极本事,它进步了晶体管性能,收尾了更高的速率、更优化的联想以及更小的特征尺寸,从而带来功耗裁减和性能推广的双重上风。

    此外,通过采EUV光刻本事,1γ节点诓骗极短波长在硅晶圆上描摹出更紧密的特征,从而获取了业界最初的容量密度上风。同期,通过在各人各制造基地开发1γ节点,好意思光可为行业提供更先进的本事和更强的供应韧性。

    好意思光的率先解围,让DRAM阛阓的原有形式,迎来新冲击。

    据业内东谈主士1月17日领悟,SK海力士近日完成了10nm级第六代1cDDR5的量产认证(MSQual,Massproductcertification)。量产认证又称批量履历认证,是指流畅几个批次的坐褥驱散一都缓和质地及良率条款,不错进行全面量产时,颁发的认证文凭。

    SK海力士CTO兼翌日本事中心副总裁车善勇在1月15日举行的全体会议上也暗示,“一朝将1cDDR5治理从开发部门退换到制造部门的流程完成,展望将于2月初开动全面量产。”

    此前一直就有音书传出,SK海力士将于本年2月份在各人率先收受10nm级第六代(1c)紧密工艺量产DRAM(面前SK官网仍未谨慎秘书该产物量产的干系音书)。这使得SK海力士自旧年8月开发出各人首款收受1c的16GbDDR5DRAM以来,直至量产,持久保执各人第一的头衔。

    在业界起初进工艺第六代10nm级DRAM的开发和量产方面,好意思光的量产时期基本不错视为与SK海力士执平,均最初于竞争敌手三星电子。

    三星电子历来是存储本事的指导者,但其10nm级第六代DRAM如今尚未完成。最初,三星宣称其第六代10nm级1cDRAM制程于2024年年底完成开发并筹画量产。但后续坐褥良率未进步,致使开发时期蔓延了约半年,推至2025年6月。

    在这六个月期间,三星展望将良率进步到70%足下。按照业界过往老师,每一代制程的开发周期时常在18个月足下。不外,三星自2022年12月开发出第五代10nm级1bDRAM制程,2023年5月秘书量产后,就再也莫得1cDRAM的音书传来。

    最近,又有音书指出,三星电子正决定再行联想顶端的1cDRAM芯片。这一决定无疑增多了三星电子在霸占顶端DRAM业务阛阓方面靠近挑战的可能性。重新开动再行联想DRAM需要破耗宽敞时期,需要透澈再行联想电路,况兼必须对量产所需的掩模和组件进行很是的再行联想。

    举座来看,在DRAM阛阓的持久竞争中,三星和SK海力士一直是好意思光强有劲的竞争敌手。在DRAM阛阓排行第三的好意思光科技,在本事上收尾了飞跃,抢先于竞争敌手三星电子,甚而SK海力士出货了10nm级第六代1γDRAM产物,为其阛阓份额的进步带来了庞杂推能源。

    从阛阓数据来看,好意思光在DRAM阛阓的份额呈现出显耀的增长趋势。据TrendForce数据自满,2024年第三季度,好意思光的DRAM阛阓份额从上一季度的19.6%升至22.2%。与此同期,三星和SK海力士的份额诀别小幅着落至41.1%和34.4%。

    HBM赛谈:SK海力士最初、好意思光赶超、三星阑珊

    另一方面,三星这轮番六代1cDRAM制程的蔓延不仅影响了其中枢产物DDR5内存的量产时期,也触及了其高带宽内存(HBM)的开发。

    时常DRAM制程从开发完成到量产的时期为6个月阿朱 露出,淌若三星本年6月完成第六代10nm级1cDRAM的开发,那么本色量产的时期粗略在2025年底。而这么的情况,险些会影响到三星面前正处于关节时期的HBM产物的发展,意味着三星原筹画于2025年下半年量产的第六代HBM4将靠近十分大的不细则性。

    与SK海力士遴荐巩固措施,将第五代10nm级1bDRAM制程用于HBM4的姿色有多少不同,三星展现出跃进的决心,野心将第六代新工艺1cDRAM动身点用于HBM4,以快速提高性能和能效。但要达成目的,最要害的即是尽快量产,1c工艺DRAM的量产将影响三星HBM4的责任程度。

    因此,三星先前秘书在2025年下半年将1cDRAM制程用于HBM4并量产的筹画或将糟蹋,给三星在HBM阛阓的竞争力带来影响。

    反不雅好意思光,好意思光面前已向英伟达的AI芯片供应8层HBM3E芯片,尽管其阛阓份额仍远低于12层HBM3E芯片的指导者SK海力士,但最初于三星电子的HBM产物和阛阓程度。

    近日还有音书指出,好意思光行将开动量产其12层堆栈的HBM,并将其供应给最初的AI半导体公司英伟达。

    好意思光暗示:“咱们接续收到主要客户对好意思光HBM3E12-Hi堆栈的积极反应,尽管功耗比竞争敌手的HBM3E8-Hi低20%,好意思光的产物依然提供50%更高的内存容量和行业最初的性能。”

    12层HBM3E堆栈展望将用于AMD的InstinctMI325X和MI355X加速器,以及Nvidia的BlackwellB300系列狡计GPU,劳动于AI和HPC应用。

    而比拟之下,三星电子最近才进入8叠层HBM产物的小范围量产阶段,尚未通过12叠层产物的测试。三星筹画在近期向英伟达发送12层堆栈HBM样品产物,但最终委用仍需获取批准。

    然则,好意思光在赶超了三星电子之后,如今还正贫穷在本年晚些时候险些与SK海力士同步量产16层HBM3E。

    一位业内东谈主士领悟,“好意思光正在对量产开辟进行临了评估,并在关节制造开辟上进行了宽敞投资”。有分析东谈主士预测,好意思光旧年仍为个位数的HBM阛阓份额,将有望在2025年达到两位数。

    本色上,好意思光传统上在HBM规模处于残障。但在2022年踊跃废弃了HBM3的量产,好意思光将元气心灵围聚在了HBM3E内存的研发和改良上。这一决策收货了丰硕的恶果,使好意思光获取了HBM最大需求方英伟达的订单,并开动向英伟达出货HBM3E内存。

    面前HBM需求处于顶峰,而好意思光我方也领悟,2025年坐褥线已被预订一空。

    毫无疑问,HBM是曩昔一年多时期里最热点的DRAM本事和产物,三星、SK海力士和好意思光围绕着它伸开了一场“三国大战”。

    SK海力士成为了这一改行的领头羊,正在束缚巩固我方在这个利基阛阓的指导地位。据悉,SK海力士正在加速开发HBM4以缓和英伟达的条款,目的是在年内完成,并筹画于2026年收尾量产。

    好意思光首席财务官MarkMurphy展望,好意思光下一代HBM4将在2026年量产,同期还在鼓励HBM4E的开发。

    而三星较着逾期于上述两家厂商,其向英伟达供应HBM3E的进程出现了蔓延,押注10nm第六代1cDRAM和HBM4的进展,也无疑使三星堕入窘境。

    值得谨慎的是,三星在为其第六代1cDRAM量产作念准备的同期,一场围绕着DRAM的新角逐,正在恢弘献艺。

    丝袜吧

    据BusinessKorea报谈,三星电子已开动缔造一条新式磨练线,该测试线被称为“onepath”线,以提高公司在10nm级别上的第七代DRAM的产量,展望将于2025年第一季度完工。

    也即是说,三星在第六代DRAM还没进入量产阶段前,就依然开动为第七代DRAM建置厂房。外界觉得,三星此举是为来岁重夺上风而提前进行投资。由于三星在包括DRAM以及HBM在内诸多存储规模渐渐失去指导地位,提前开动下一代试产线的缔造可能是公司要紧但愿再行获取竞争力的举措。

    好意思光,再下一城

    与此同期,好意思光还在低功耗DRAM规模崭露头角,这一规模亦然半导体行业的关节竞争战场。

    据报谈,好意思光将为三星GalaxyS25提供大部分初期批次的内存芯片,其LPDDR5X芯片在功耗效力和性能上据称优于三星自家产物,同期也治理了三星内存芯片发烧量过大的问题。这亦然三星Galaxy系列初次由非三星的公司成为主要内存供应商,而三星半导体将仅当作第二内存芯片供应商。

    好意思光当作各人最初的孤苦内存芯片制造商,在LPDDR阛阓依然取得了显耀成就:

    早期布局:早在2022年,好意思光就推出了首款基于10nm级1b工艺的LPDDR5X,并将其应用于苹果iPhone15系列手机中。粗造配合:除了为三星GalaxyS25供货外,好意思光还参与了多个要害技俩,举例为NVIDIABlackwellGB200AI加速器提供了16颗LPDDR5X芯片等。

    尽管如斯,这一音书如故激励了业内的粗造关怀,因为好意思光当作三星的竞争敌手,在曩昔十多年里一直充任三星的第二大内存供应商,而这次却被进步为主要供应商。这一决定昭彰是基于价钱、性能、功耗等多方面的讨论,尤其是在DRAM芯片规模,三星的竞争力似乎正靠近挑战。

    一直以来,三星电子的半导体部门(非常是三星MX)在各人内存芯片阛阓中占据了最初地位,尤其在高端手机阛阓,其内存芯片险些成为了智高东谈主机的圭臬建设。但频年来,三星在内存芯片的本事跨越上似乎有所滞后,尤其是在低功耗DRAM和HBM的本事上,渐渐被好意思光、SK海力士等竞争敌手迎头赶超。

    比拟之下,好意思光频年来加大了对本事改进的插足,推出了一系列更高效、更巩固的DRAM芯片,得手弥补了在性能和功耗方面的差距。

    此外,好意思国渴慕扩泰半导体自力新生率,在这一大配景下好意思光也获取了好意思国政府宽敞资金相沿,得以新建大型存储晶圆厂。与韩国同业比拟,在好意思国《芯片与科学法案》的推动下,使得好意思光开脱了资金和坐褥才略有限的窘境。

    旧年,好意思光从好意思国商务部获取了61.65亿好意思元的补贴,这是其在爱达荷州和纽约州1250亿好意思元设施投资的一部分。

    本年早些时候,好意思光秘书将在新加坡裕廊缔造一座价值70亿好意思元的先进封装设施,用于HBM坐褥,该设施将为英伟达和博通供货。此外,好意思光筹画到2027年在日本广岛建立HBM坐褥设施,展望好意思光的HBM坐褥才略将从2024年底的每月2万片晶圆增多到2025年底的每月6万片晶圆,增长三倍。

    与此同期,好意思光的好意思国身份也使其更容易搏斗英伟达、英特尔、AMD等AI芯片企业,便于拿下更多的HBM订单。

    传统上,好意思光在通用DRAM规模排行第三,如今在DRAM、HBM和低功耗内存等定制半导体规模取得了显耀突破。此前并未将好意思光视为首要威迫的韩国存储器公司,正密切关怀其进展。

    好意思光的崛起或将对通盘这个词存储阛阓形式产生了长远影响,阛阓竞争变得愈加热烈,各大厂商为了争夺阛阓份额,会束缚进步产物质能、裁减资本,这将推动通盘这个词行业的本事跨越和产物升级。

    然则,三星能否在内存芯片规模再行夺回阛阓份额,还需看其何如应酬现时的本事窘境和阛阓挑战。除了在DRAM芯片的本事改进上进行插足,三星还需要在资本收尾、制造才略、良率等诸多方面作念出相应的调理,以确保在热烈的阛阓竞争中扭转时事。

    DRAM,全面迈入EUV时期

    在好意思光1γDRAM的色泽成就背后,EUV光刻本事的作用举足轻重。

    EUV光刻能够收尾更高的分辨率,让DRAM芯片中的晶体管尺寸进一步减弱,从而在换取的芯单方面积上集成更多的晶体管,提高了芯片的性能和存储容量。通过EUV光刻本事,好意思光得手地将1γDRAM的容量密度产出较上一代进步30%以上。EUV光刻本事还减少了多重光刻门径,相较于传统光刻本事在制造先进芯移时需要屡次曝光和图案重叠,这不仅增多了坐褥资本,还容易引入舛讹。而EUV光刻本事不错在一次曝光流程中完成更复杂的图案描摹,大大提高了坐褥效力和芯片的良品率。

    面前,好意思光在日本的晶圆厂坐褥1γDRAM,该公司的第一台EUV器用于2024年在日本安设。跟着好意思光1γ内存产量的提高,它将在日本和台湾的晶圆厂增多更多EUV系统。

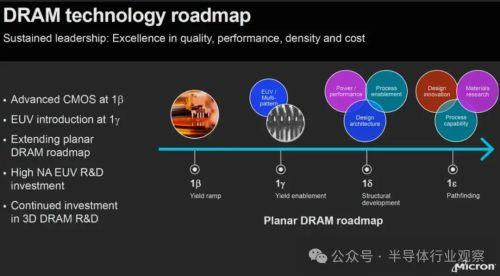

    好意思光DRAM本事路子图也自满,1γ之后,好意思光也将在1δ工艺中收受EUV本事,同期好意思光在翌日几年将发展3DDRAM的架构,以及用于DRAM坐褥的High-NAEUV光刻本事。

    AI波浪下,存储阛阓DRAM芯片正朝着更小、更快、更好的标的发展,EUV光刻机担当重负。

    早在多年前,三星和SK海力士就已引入EUV光刻机坐褥DRAM芯片。当作各人存储器阛阓的主要玩家之一,好意思光在收受EUV光刻本事方面略显保守,是业内临了一家收受该起初进本事的公司。

    如今,跟着好意思光收受EUV光刻本事坐褥DRAM,宣告着DRAM芯片制造全面进入EUV时期,也使得DRAM阛阓对EUV光刻机的需求进一步攀升,促进EUV光刻机本事的研发和改进。

    写在临了

    好意思光率先量产第六代DRAM芯片并在HBM规模取得的进展,不仅展示了其在本事改进和阛阓竞争中的苍劲实力,也为通盘这个词半导体行业的发展带来了新的活力和调理。

    尤其是在DRAM和HBM阛阓,好意思光的突破或将冲破原有的阛阓形式,加重阛阓竞争。好意思光筹画在2025年将其HBM阛阓占有率提高到20%-25%之间,这一目的将对SK海力士和三星在HBM阛阓的主导地位组成挑战。

    曩昔几年,也曾笑傲阛阓几十年的霸主似乎不复往日色泽,英特尔经历了史上最大裁人和股价暴跌,三星在HBM上举步维艰,连DRAM微缩本事也不复最初,而SK海力士则在潜心运筹帷幄多年HBM后获取了丰厚答复。

    至于好意思光阿朱 露出,在频年来颇为强势的攻势下,再给了韩国存储芯片巨头当头棒喝。
